產品詳情

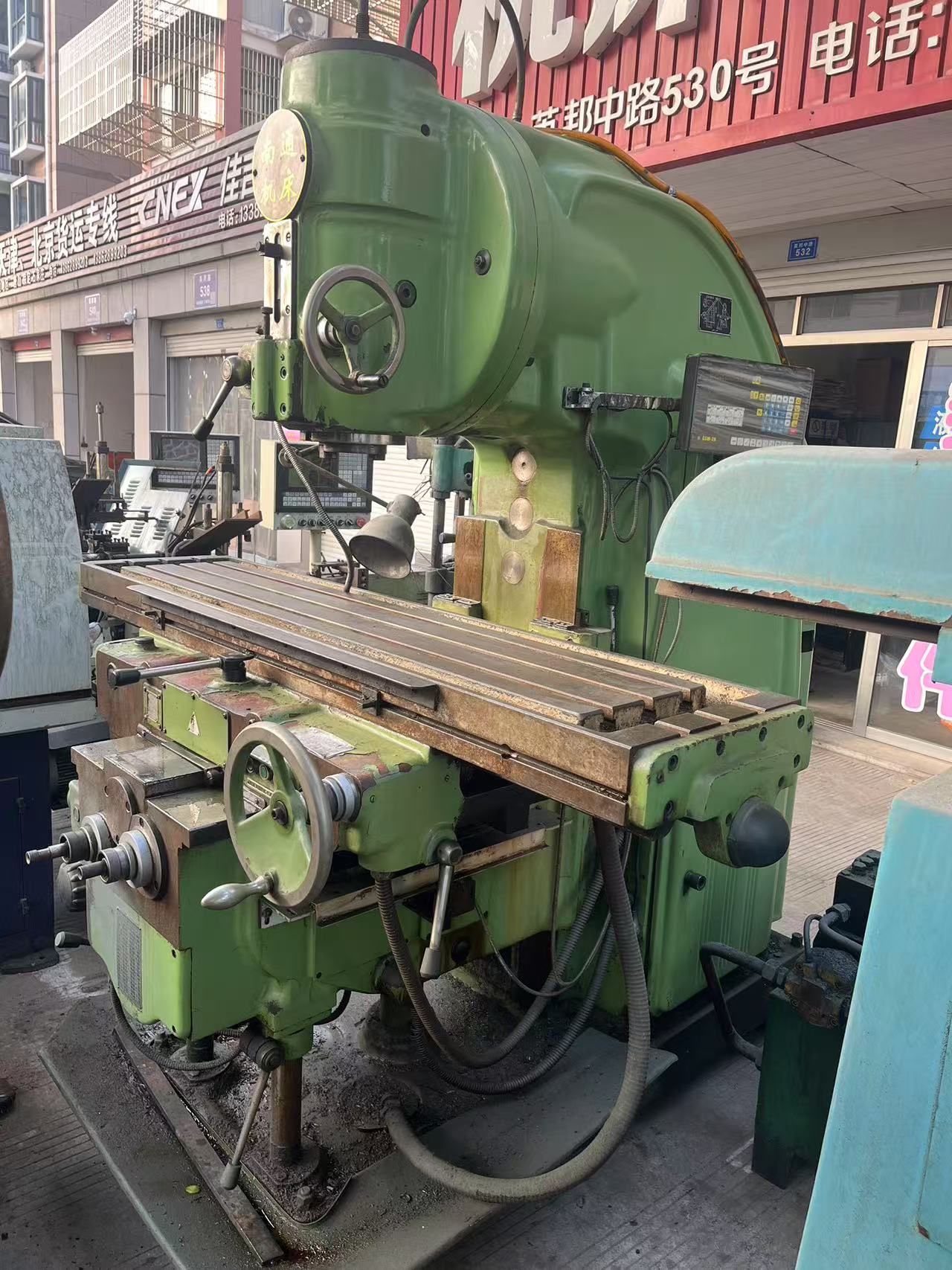

該機床產品結構可靠、性能好、質量穩定、操作方便，有完善的潤滑系統。機床主軸電機功率高、變速范圍廣，充分發揮刀具效能，可進行高速切削和承受重負荷的切削工作;適合于各類機械加工，使用各種棒形銑刀、圓形銑刀、角度銑刀，可銑削平面、斜面、溝槽、齒輪等。配置圓工作臺、分度頭等銑床附件。可進一步擴大機床的使用范圍。
主要技術規格參數
|
項目名稱 |
參數 |
|||
|
單位 |
X53K |
X5032 |
||
|
工作臺 |
工作面積（寬度X長度） |
mm |
400*1700/400*2100(加長） |
320*1325/320*1700（加長） |
|
最大承載重量 |
kg |
800 |
500 |
|
|
T型槽數目 |
3 |
3 |
||
|
T型槽寬度 |
mm |
18 |
18 |
|
|
T型槽間距 |
mm |
90 |
70 |
|
|
行程 |
X向（工作臺縱向）手動/機動 |
mm |
900/880 1300/1280 |
700/680 1100/1080 |
|
Y向（滑座橫向）手動/機動 |
mm |
315/300 |
255/240 |
|
|
Z向（升降臺垂向）手動/機動 |
mm |
385/365 |
370/350 |
|
|
主軸 |
最大回轉角度 |
deg |
±45 |
±45 |
|
轉速范圍 |
r/min |
30~1500 |
30~1500 |
|
|
轉速級數 |
級 |
18 |
18 |
|
|
錐孔 |
ISO |
7：24 NO.50 |
7：24 NO.50 |
|
|
軸向移動距離 |
mm |
85 |
85 |
|
|
主軸中心線至工作臺面距離最小/最大 |
mm |
30/500 |
45/415 |
|
|
床身垂直導軌面至工作臺中心線距離 |
mm |
450 |
350 |
|
|
進給 |
切削進給速度 |
mm/min |
X：23.5~1180 |
X：23.5~1180 |
|
快速移動速度 |
mm/min |
X:2300 |
X:2300 |
|
|
進給級數 |
級 |
18 |
18 |
|
|
電動機 |
主軸電機功率 |
kw |
11 |
7.5 |
|
進給電機功率 |
kw |
3 |
2.2 |
|
|
冷卻泵電機功率 |
kw |
0.125 |
0.125 |
|
|
其他 |
機床外形尺寸 |
mm |
2556*2159*2298 |
2295*1770*2094 |
|
機床凈重（約） |
kg |
4250 |
2800 |
|
樣本參數如有變動，恕不另行通知!以隨機技術文件為準。
聯系人：季經理
手機：15896233273
電話：0513-83359753
地址：江蘇省啟東市英邦中路530號
